들어가기 전에:근무환경

하지 마! 하지 말라면 제발 좀 하지 마 하지 말라는데 꼭 더 하는 놈들이 있어요 ㅉㅉ

딱 쓰고 간간히 버틸만큼의 기술,금형비를 준다.

주야 2교대 기본 야근 필수

금형가좀 내리지 마라 씹1쌔들아

물가는 올라가는데 금형가는 내려가는 이상한 현상 (낙수효과는 개ㅈㄹ이 맞다.)

금형 업체가 돌아가는 원리는 -> 대기업에서 주문 -> 하청업체 -> 하청 -> 하청 ->.....-> 임가공업체 순이다.

금형할거면 적어도 조선땅에선 하지마라. 존나 열심히해도 알아주는거 없고 월급은 짜고,단가 후려치기에 야근은 당연한거고 ㅈ같은거 졸라 많음

그래서 젊은 사람들도 없고 하기싫은 기피직종 탑 5에 속할거다.

90%이상이 40대 이상이다. 너가 40이후 나이때에 둘러쌓여서 옛날방식에 벗어나질 못하고 꼰대질을 감당할 수 있을까?

진짜 조선땅에서 금형하지마라...

복지,월차,연차 개념이 없다. 꿈도 꾸면 안된다. 그나마 여름 휴가가 있는건 다행인듯

조선땅에서 금형하면 그냥저냥 입에 풀칠만 하는 정도라 보면 된다.

진짜 나가기 싫고 조선땅에서 금형으로 돈벌거면 다축가공기로 가라.

조선금형은 항상 을의 입장이다. 니가 금형을 배우고 싶다면 일본,독일로 가라. 거기가 갑이다. 근무 환경도 조선보다 낫다.

이미 기업들은 인건비가 싼 중궈, 동남아쪽으로 금형업을 돌리고 있는 추세다. 왜? 금형가 내려도 그 놈들은 좋다고 받아서다.

그래서 조선금형도 점점 금형가가 내려가는 것이고. 금형가에 불만 갖는 순간 거래는 끊긴다.

조선땅에서 금형하고 멘탈 부서지지말고...... 진심으로 하는 조언이다. 금형말고 좋은일 많다.

이 문서는 재앙에 대해 다룹니다. 이 문서는 모든 것을 파멸로 이끄는 슈퍼文 재앙에 대해 다루고 있습니다... 읍읍!!

이 문서에서 설명하는 대상은 좆퇴물입니다!! 오래 전 퇴물이 됐거나 진행 중인 대상에 대해 다룹니다. 이딴 새끼들은 고민하지 말고 한시라도 빨리 갖다 버립시다!! 다만 대상이 각성하여 예토전생 할 수도 있습니다.

제조업이 불황이다 보니까 이쪽도 분위기가 흉흉하다. 단가낮은 금형들은 진작에 동남아로 간 지 오래다.

위에서도 말했지만 금형 말고 좋은 직업 많...을 거다. 난 배운게 도둑이라 망했고

개요

뿌리산업의 하나.

우리가 쓰는 제품의 90%이상이 금형으로 시작된다.

금형쟁이는 종합기능인..

종류

금형 제작법

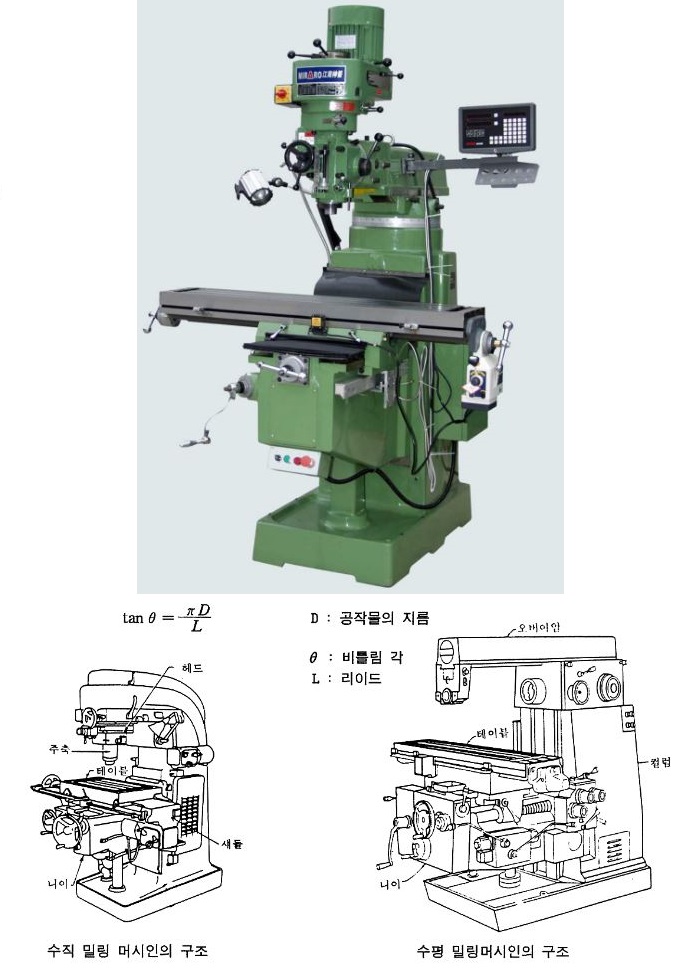

• 밀링 - 위 아래로 구멍을 뚫거나 면을 평평하게 날릴 때 쓴다. NC밀링은 깎고싶은대로 깎는다

• • 다축가공기 - 축이 존내 많은 가공기이다. 위의 NC밀링은 보통 XYZ 3축으로 이거보다 축이 많을 때 (5축마냥) 다축이라고 한다.

• 선반 - 양 옆으로 구멍을 뚫거나 둥근 물체를 가공할 때 쓴다. NC 선반역시 원통 모양을 깎고싶은대로 깎는다.

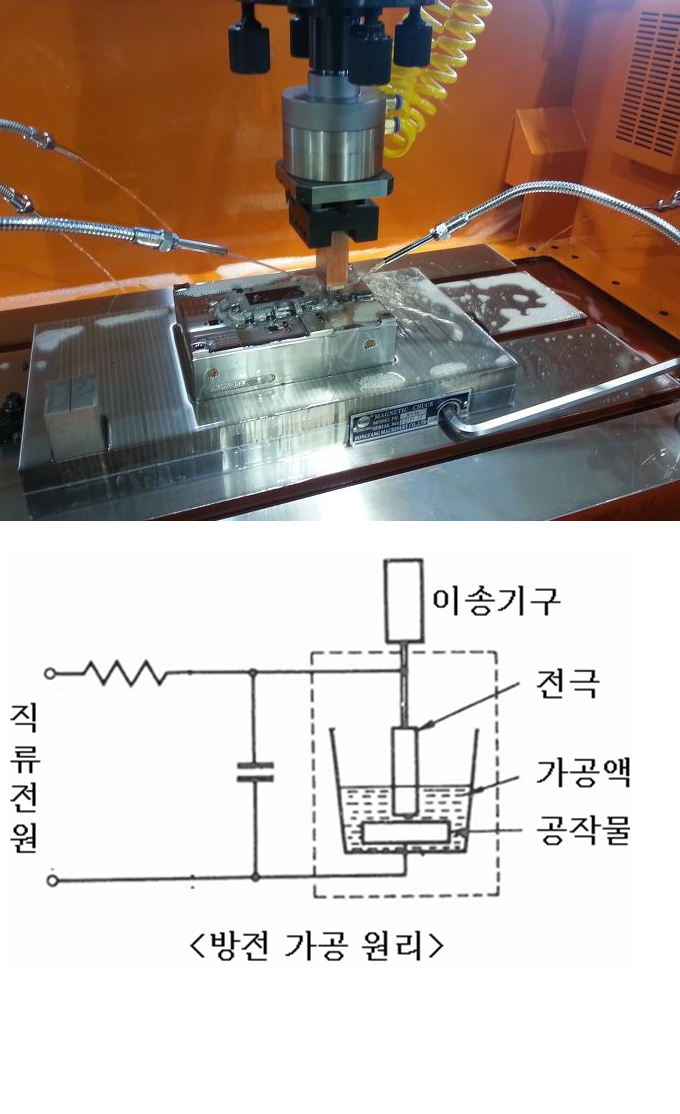

• 방전 - 전극가공이라 하는데 은,동,흑연과 전기로 쇠를 깎는다.주로 밀링이나 선반에서 공구가 들어갈수 없는곳을 깎아낸다. NC방전도 있다.

• 와이어 - 동으로 만든 실로 금속을 절단하는데 쓴다.


• 성형연마 - 돌로 깎는건데 면을아주 곱게 0.001 단위까지 깎을 수 있다.


• 원통연마 - 역시 돌로 깎는건데 원통을 깎을 때 쓰는거다.


• 래핑 - 미가끼 혹은 사상이라고도 하는데, NC 선반이나 방전 공정 이후에 남은 툴마크를 제거하는 작업.


• 조각 - 공구로 깎을 수 없는 글자를 새기거나 모양을 넣을 때 쓴다.

• 용접 - 가공면에 살을 덧대거나 형상을 수정할때 용접을 한다.

성형법

• 사출 - 플라스틱 종류 제품을 찍어내는 것

• 다이캐스팅 - 아연과 같은 금속 제품을 찍어내는 것, 쇠를 열처리해서 쓴다.

• 프레스금형 - 있는 힘껏 내리쳐서 제품에 모양을 찍어내는 것.

• 부루기금형 - 뜨거운 원료에 바람을 불어 넣어 페트병같은 용기제품을 찍어내는 금형.

기타

• 열처리 - 쇠를 달궈서 더 단단하게 만든다.

보조 공구, 기계

• L 렌치 - 금형에서는 십자드라이버, 나사 이런거 안씀 6각홈있는 볼트 너트를 주로 씀 ,

• 아이볼트 - 호이스트로 들어올릴때 걸기위해 박는 것, 주로 코아 대각방향으로 구멍을 뚫어서 아이볼트를 박아 호이스트로 이송시킨다.

• 호이스트 - 무거운 금형을 운송하는 크레인.

• 인디케이터 - 물건이 비뚤어진 곳이 없나 확인하는 도구.

• 3차원 측정기 - X, Y, Z의 3가지 평면을 가진 물체를 측정할때 사용.

• 2차원 측정기 - 버니어 캘리퍼스, 하이트 게이지, 형상 측정기, 직각자 등등의 X, Y 혹은 X, Z, 혹은 Y, Z 등의 두가지 평면만 측정 가능한 측정기.

• 버니어 캘리퍼스 - 1/100 까지 잴수있는 자 , 노기스라고도 한다.

• 블록 게이지 - 간격을 재거나, R를 볼때 쓰는 것.

• 도이시 - 샌드스톤, 숫돌. 다리를 제거하거나 면을 다듬을 때 쓴다. 심심하면 철판갈아서 칼을 만들어 보자.

• 줄 - 버를 제거하거나 면을 다듬을 때 쓴다. 쇠줄 혹은 다이아몬드 줄이 있다.

• 마이크로미터 - 두께를 잴때 쓰는 것. 2차원 측정기에 속한다.

• 척 - 바이스, 3축 척, 4축 척, 마그네틱 척 등이 있고, 가공물은 고정시키는데 사용한다.

• 절삭유 - 가공물을 가공하다보면 공구가 가열되는데, 그것을 식혀주는 역할을 한다.

• 습등유 - 공구가 잘 돌아가게 해주는 기름, 윤활제.

• 탭핑유 - 나사뚫을때 잘 들어가라고 하는 기름.

• 방청제 - 금형에 녹슬지 말라고 발라주는 것. 초록색이나 파랑색이다. WD도 한 종류.

• 금형세척제 - 금형에 뭍은 찌꺼기나 녹을 닦을 때 쓴다. 겁나 잘지워진다. 가정용 묵은때 제거용으로 써도 무방.

• 에어건 - 먼지나 칩을 털어낼때 쓴다. 더울 때 옷 안쪽에 쏴보자.

• 셋팅바 - 가공물의 제로점을 잡을 때 쓴다. 실수로 회전속도 못맞추면 셋팅바의 상모돌리기를 볼 수 있을 것이다.

• 공구 - 크게는 스퀘어 엔드, 볼 엔드, 레디어스 엔드, 코너 면취, 코너 라운딩, 드릴노즈 등등이 있다.

재질에 따라 초경 열박음형, 초경 솔리드 엔드밀, 하이스 엔드밀, 인덱서블이 있다.

용어 (금형 꿈나무들은 외워놓으면 공장에서 편하다)

• 대빠가 있네 - TAPER, 경사. 빗면이 졌다는 말이다

• 3축 - X,Y,Z 가공

• 4축 - X,Y,Z 밀링 + 선반(회전축)

• 5축 - X,Y,Z+A,C(회전) 밀링 가공

• 언더컷 졌네 ㅅㅂ - 일직선으로 가공되지 않고 빗면으로 파고 들어갔음

• R좀 넣어줘 - 모서리가 둥글게 다듬어 줘

• C좀 넣어줘 - 모서리를 평평하게 다듬어 줘

• 단차 - 가공물이 계단지게 됐음.

• 역방전 - 방전물건 에다가 방전때리는 것

• 파이가 몇이야? - 원의 지름을 묻는 것이다.

• R이 몇이야? - 원의 반지름을 묻는 것이다.

• 방전 갭 - 방전 때릴땐, 정치수 보다 적게 들어가므로 방전갭을 넣어서 정치수를 뽑아낸다. 보통 정삭은 0.05 황삭은 0.15 정도 들어간다.

• 황삭 - 가공물의 대충 형상만 깎는다.

• 중삭 - 좀더 가공물의 형태로 깎는다.

• 정삭 - 완전한 가공물로 만든다.

• 잔삭 - 짜잘한 부분을 깎아낸다.

• 코아 - 찍어내는 부분, 금형의 핵심 , 종류는 하코아, 상코아, 슬라이드코아, 입자코아, 체인지코아등등 많다.

• 61종 - 쇠 재질의 종류 중 하나인 SKD61인데 보통 열처리제품을 얘기한다.

• 베이스 - 코아를 집어넣는 형틀

• 다리 - 가공물주위의 찌꺼기 or 베이스의 다리

• 칩 - 가공하면서 나온 찌꺼기들

• 심좀봐봐 - 가공물이 비뚤어진데가 없나 보라는 소리

• 노기스 - 버니어 캘리퍼스를 말한다.

• 제로점 - 좌표를 0,0,0 으로 잡으라는 것,

• 백래쉬 - X,Y,Z 좌표를 맞출때 핸들을 돌리는데 오래된 기계같은경우 헛도는 느낌 또는 유격점

• 아다리 - 코아끼리 맞물리는 곳(습합부)

• 자구리 - 밀핀 머리가 들어가는 곳

• 받았다 ㅅㅂ - 공구로 가공물을 들이받음. ㅈ됐다 보면된다.

• 세팅해 - 기계에다가 가공물을 가공준비완료를 시켜라.

여담

경고. 발암 위험이 있는 문서입니다. 이 문서를 끝까지 보려 했다가는 암 걸릴 것 같은 고통에 몸부림치게 되고 심지어 죽을 수도 있습니다! 자세한 내용은 의사나 약사에게 상담하기엔 이미 늦었군요. 故 너의 명복을 왼손으로 비비고~ 오른손으로 비비고~ 아무튼 야무지게 빕니다.

금형팔때 혼다꺼 걸러야 된다 진심

이 새끼들 제품,조립부위,아다리부위,는 어떤금형이든 정확해야 맞지만

하코어 재질표시 넣을때 (PC,ABS 같은거) 시1발 보지도 않는거 0.1mm 작거나 0.01mm 덜들어 갔다고 빠꾸시키는 놈들임

ㄴ주로 제품 뒷면이나 깊숙히 안보이는 곳에 표기한다.

게다가 꼬장력이 심해지면 멀쩡한 금형을 폐기처분하고 다시 처음부터 다시 하라고한다.

이럴때 한없이 똥꼬를 빨아줘야 "그럼 용접으로 살짝 때워서 해" 라고 한다.

헬조선에서 본건 있어가지고 갑질 톱급이다. 헬적화+10강이다

닛산,현대,기아도 그 지랄은 안한다.

자동차 금형파는 공장에선 혼다꺼라하면 절레절레한다.
